建筑雨水排水系统是建筑给水排水系统的重要组成部分

发布时间:2020-07-31人气:1218
建筑雨水排水系统是建筑给水排水系统的重要组成部分。其任务是及时清除掉落在建筑物屋顶上的雨水、雪,避免形成威胁屋顶的屋面水,或造成雨水溢出、屋顶漏水等。洪水事故确保人们的正常生活和生产活动。

根据管道的位置,屋顶雨水系统可分为外部排水系统、内部排水系统。

建筑雨水排水系统

外排水是指雨水排放方式,屋顶上没有雨水斗,建筑物内没有雨水管。根据屋顶上是否有檐槽,可以分为以下两种类型:

1、檐沟外排水

通常用于住宅建筑,屋顶面积小的公共建筑和单跨度工业建筑。屋顶雨水被收集在屋顶的排水沟中,然后流入雨水管,然后沿雨水管排入地下管道沟或地面。

2、天沟外排水

通常用于排除、大屋顶雪上的雨水。特别是对于多跨工厂厂房,通常使用排水沟外的排水装置。

所谓的排水沟是形成在屋顶上的排水沟,用于接收来自屋顶的雨雪。雨水和雪水沿着水沟流到建筑物的两端,并通过墙外的立管排放到地面或雨水通道。

天沟布局图

天沟与雨水管连接

3、内部排水系统

根据连接到立管的雨水斗数量,它们分为:单斗、多斗雨水排放系统。

根据系统是否与大气通信:封闭系统、开放系统

根据雨水管的设计流型,可分为:重力重力半压雨水系统;重力无压雨水系统;压力雨水系统(虹吸雨水系统)

1、单斗雨水排水系统:

仅将一个雨水斗连接到悬挂管的系统。

2、多斗雨水排放系统:

在悬挂管道中连接多个雨水管(通常为4个以上)的系统。

  如果可能,应该使用单个斗排水,最大限度地利用管道系统的排水能力,并将单个斗系统的排水能力大于多个斗系统。多斗系统的倍数约为单斗的80%。

  开放系统:

  为了重力排水,在室内安装检查井,开放后可以容纳生产废水,减少生产废水排放管,但在暴雨发生时可能会出现检查井流出现现象。

  密封系统:

  雨水是通过雨水斗收集的,进入雨水或通过悬挂的管道直接排出户外的系统没有检查井。密封排放管道是压力倍数。虹吸雨水排水

  一般应该使用安全可靠的封闭排水系统。

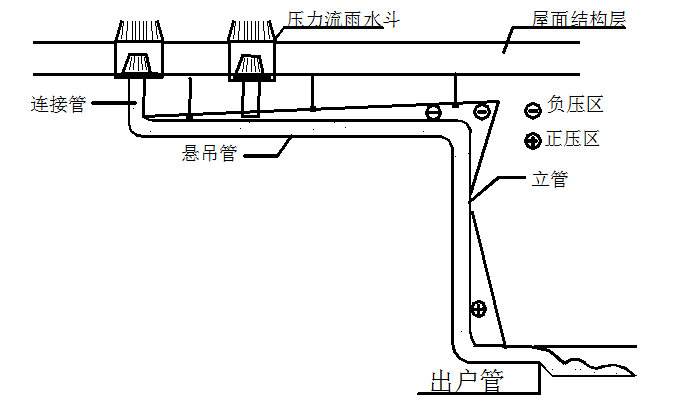

  压力流(虹吸)雨水系统:

  使用虹吸雨水渠,管道全部处于压力流动状态,屋顶雨水的排水过程是虹吸排水过程。

  重力半压流雨水系统:

  设计流状态是半压力流,系统的设计流、管道、管道布局等考虑了流压力的作用。

  内部排水系统由雨水斗、连接管、悬吊管、立管、排出管等组成。

  1、雨水斗

  雨水斗是整个雨水管道系统的进水口,主要以排水设备、雪水为最大值;对进水进入进行整流、转换作用,使水流顺畅,从而减少系统混乱。还起到拦截粗杂质的作用。

  2、连接管道:

  连接雨水斗和悬挂管道的短管。

  3、悬挂管:

  悬挂管道连接到连接管道和雨水管,参照雨水管排水系统图,某些重要工厂不允许内部检查,如果无法设置埋地水管,则必须设置悬挂管道。

  4、立管:

  接受雨水斗或悬挂管并与排放管连接。

  5、排放管:

  将立管里的水输送到地下管道,在设计排放管时要留有一定的馀地。

  6、埋地横管:

  密闭系统一般不使用悬管架空排室外,埋置水平管;打开系统,在室内安装检查井,将井间的管道布置到梅雪中。

  7、检查井:

  雨水经常冲进屋顶上的杂物,为了便于通刷,室内雨水必须在地下管之间安装检查井。为了防止检验井里出水,检验井深度必须小于0.7m。

  检查井内接管必须是管道自下而上连接,平面上的水流角度不能小于135。

  具体方法见下一页的示意图

  检查井内接管方法

  8、排气井

  为了有效地分离排除雨水时吸入的大量空气,为了避免从开放式内部排水系统埋地管道系统中排出井,必须在埋地管道开始处的几个检查井和排水管之间安装排气井,排出的雨水进入排气井后,与溢出式墙发生冲突,消散能量,流速大大减少,从而使气体分离,水通过整流栅格流畅排出。
